Was ist ein Hydraulikschlauch?

Was ist ein Hydraulikschlauch

Ein Hydraulikschlauch ist ein flexibler, verstärkter Schlauch, der dazu dient, unter Druck stehende Flüssigkeit zwischen Komponenten in einem Hydrauliksystem zu transportieren und so die Kraft zu übertragen, die zum Bewegen von Zylindern, Motoren und anderen Aktoren erforderlich ist. Im Gegensatz zu starren Stahlrohren kann sich ein Hydraulikschlauch um bewegliche Teile biegen und Vibrationen absorbieren. Deshalb ist er die Standardwahl überall dort, wo sich Geräte während des Betriebs biegen, drehen oder ihre Position ändern. Eine komplette Hydraulikschlauchbaugruppe besteht aus dem Schlauch selbst und den an beiden Enden angecrimpten Hydraulikschlauchanschlüssen Dadurch entsteht ein abgedichteter Pfad, der Pumpen, Ventile, Zylinder und Behälter in einem Arbeitskreislauf verbindet.

Die meisten Hydraulikschläuche haben unabhängig von der Anwendung eine ähnliche Schichtstruktur. Ein Innenrohr transportiert die Flüssigkeit und widersteht der chemischen Zusammensetzung dieser Flüssigkeit, eine Verstärkungsschicht aus geflochtenem oder spiralförmig gewickeltem Draht oder Textil verleiht dem Schlauch seine Druckkapazität und eine Außenhülle schützt die Verstärkung vor Abrieb, Witterungseinflüssen und allgemeiner Abnutzung. Das Verständnis dieser Struktur erleichtert die Auswahl des richtigen Schlauchs und der passenden Armatur für eine bestimmte Maschine erheblich.

Wie ein Hydraulikschlauch aufgebaut ist

Jeder Hydraulikschlauch ist in Schichten aufgebaut, und die Anzahl und Art dieser Schichten bestimmen, wie viel Druck der Schlauch aushalten kann und wie er sich unter Biegung, Hitze und wiederholtem Biegen verhält.

Tabelle 1: Kernschichten in einem typischen Hydraulikschlauch
Schicht Funktion Gemeinsames Material
Schlauch Trägt und enthält die Hydraulikflüssigkeit Synthetischer Gummi oder Thermoplast
Verstärkung Bietet Druckkapazität und Berstfestigkeit Geflochtener oder spiralförmiger Stahldraht, Textil
Äußere Abdeckung Schützt vor Abrieb, Witterungseinflüssen und Chemikalien Synthetischer Gummi, Polyurethan

Eine einzelne Drahtgeflechtschicht ist bei Schläuchen für leichtere Beanspruchung üblich, während ein Hochdruck-Hydraulikschlauch, der in anspruchsvollen Geräten verwendet wird, häufig zwei oder mehr Spiraldrahtschichten verwendet, um einen viel höheren Arbeitsdruck zu erreichen, ohne sich bei wiederholten Druckzyklen auszudehnen oder zu schwächen.

Grundlegendes zum Druckwert von Hydraulikschläuchen

Der Druckwert des Hydraulikschlauchs gibt Auskunft über den maximalen Arbeitsdruck, den ein Schlauch im Normalbetrieb sicher bewältigen kann. Er sollte immer an den tatsächlichen Druck angepasst werden, den die angeschlossene Pumpe oder das angeschlossene System erzeugt, und nicht einfach zufällig ausgewählt werden. Hier spielen zwei Zahlen eine Rolle: der Arbeitsdruck, für den ein Schlauch im Dauerbetrieb ausgelegt ist, und der Berstdruck, der die Bruchstelle darstellt und als eingebaute Spanne deutlich über dem Arbeitsdruck liegt.

Typischer Arbeitsdruck nach Verstärkungstyp Niedrig Hoch Textilgeflecht Einzeldrahtgeflecht Doppeldrahtgeflecht Spiraldraht

Abbildung 1: Relative Arbeitsdruckkapazität durch Verstärkungskonstruktion, kleiner bis großer Maßstab

Spiralgewickelte Hydraulikschläuche erreichen in diesem Vergleich im Allgemeinen die höchste Druckkapazität, weshalb ein Hochdruck-Hydraulikschlauch für Bagger, Pressen und schwere Hebegeräte fast immer mit Spiraldrahtverstärkung und nicht mit einem einzelnen Textilgeflecht gebaut ist.

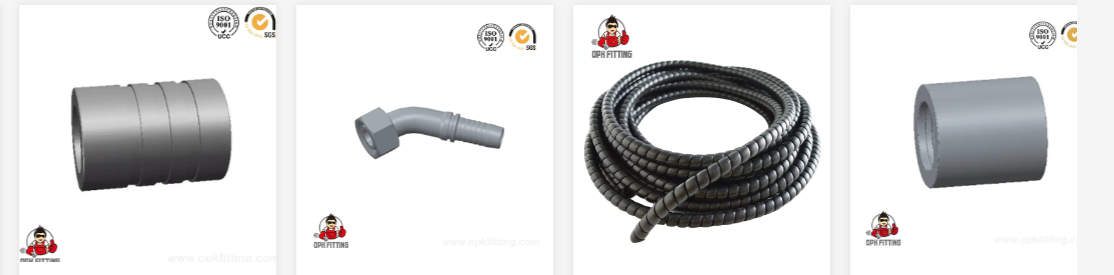

Hydraulikschlauchanschlüsse und ihre Funktionsweise

Hydraulikschlaucharmaturen verbinden den Schlauch mit Pumpen, Zylindern, Ventilen und Verteilern. Die Armatur ist für ein leckagefreies System genauso wichtig wie der Schlauch selbst. Ein Anschlussstück wird normalerweise mit einer passenden Klemmhülse auf das Schlauchende gecrimpt und bildet so eine dauerhafte hydraulische Schlauchbaugruppe mit Druckbemessung.

Gängige Fitting-Typen

  • JIC-Anschlüsse, erkennbar an einem 37-Grad-Bördelsitz, werden häufig in allgemeinen hydraulischen Geräten verwendet
  • ORFS-Anschlüsse mit O-Ring-Abdichtung für eine starke, auslaufsichere Verbindung
  • NPT- und BSP-Gewindeanschlüsse, üblich an Pumpenanschlüssen und Ventilblöcken
  • Flanschanschlüsse werden für Schläuche mit größerem Durchmesser verwendet, bei denen eine Schraubverbindung erforderlich ist
  • Schnellkupplungen ermöglichen ein schnelles, werkzeugloses Anschließen und Trennen

Identifizierung der hydraulischen Schlaucharmatur

Bei der Identifizierung hydraulischer Schlaucharmaturen geht es in der Regel darum, drei Details gemeinsam zu prüfen und nicht nur auf das Aussehen zu vertrauen: den Gewindetyp und die Gewindegröße, den Sitzwinkel oder die Dichtungsart und ob es sich bei der Verbindung um einen Außen- oder Innenanschluss handelt. Das Messen des Gewindedurchmessers mit einem Messschieber und der Vergleich der Sitzform mit einer Referenztabelle ist die zuverlässigste Methode, um eine Passform zu bestätigen, bevor ein Ersatz bestellt wird.

So wählen Sie die richtige Hydraulikschlauchleitung aus

Die Auswahl einer Hydraulikschlauchleitung beginnt mit der Abstimmung von vier Faktoren auf die zu bedienende Ausrüstung und nicht nur auf der Grundlage des Schlauchdurchmessers.

  1. Arbeitsdruck des Systems, bestätigt anhand des Schlauchdruckwerts mit einer angemessenen Sicherheitsmarge
  2. Art und Temperatur der Flüssigkeit, da das Innenrohrmaterial der verwendeten Hydraulikflüssigkeit standhalten muss
  3. Der Innendurchmesser des Schlauchs ist so dimensioniert, dass er einen ordnungsgemäßen Durchfluss ohne übermäßigen Druckabfall oder Wärmestau aufrechterhält
  4. Verlegung und Biegeradius, da ein Schlauch, der unter seinen minimalen Biegeradius gezwungen wird, viel schneller verschleißt als erwartet
Arbeitsdruck vs. Berstdruck bei verschiedenen Schlauchgrößen 6 mm 10 mm 13 mm 19 mm 25 mm Arbeitsdruck Berstdruck

Abbildung 2: Veranschaulichender Zusammenhang zwischen Arbeitsdruck und Berstdruckspanne bei verschiedenen Schlauchgrößen

Der Spalt zwischen der Arbeitsdruckleitung und der Berstdruckleitung stellt den Sicherheitsspielraum dar, der in einen ordnungsgemäß ausgelegten Schlauch eingebaut ist Diese Marge sollte niemals als freie Betriebskapazität betrachtet werden während der normalen Systemnutzung.

Installationsanleitung für Hydraulikschläuche

Eine korrekte Installation verlängert die Lebensdauer und verringert das Risiko vorzeitiger Undichtigkeiten oder Schlauchausfälle. Eine grundlegende Installationsanleitung für Hydraulikschläuche folgt im Allgemeinen dieser Reihenfolge.

  1. Schneiden Sie den Schlauch rechtwinklig ab und reinigen Sie ihn. Entfernen Sie dabei alle losen Verstärkungsdrähte vom abgeschnittenen Ende
  2. Wählen Sie je nach Schlauchgröße und Verstärkungstyp die passende Armatur und Zwinge aus
  3. Crimpen Sie die Armatur auf den vom Hersteller angegebenen Crimpdurchmesser für diese Kombination aus Schlauch und Armatur
  4. Verlegen Sie den Schlauch so, dass scharfe Biegungen unterhalb des Mindestbiegeradius vermieden werden und er nicht in der Nähe heißer Oberflächen oder beweglicher Teile liegt
  5. Stützen Sie lange Schlauchstrecken in regelmäßigen Abständen mit Schellen ab, um ein Durchhängen und Scheuern zu verhindern
  6. Testen Sie die fertige Baugruppe unter Druck, bevor Sie sie vollständig in Betrieb nehmen

Checkliste für die Wartung von Hydraulikschläuchen

Eine routinemäßige Inspektion erkennt die meisten Schlauchprobleme, lange bevor sie zu Ausfallzeiten führen. Eine praktische Checkliste für die Wartung von Hydraulikschläuchen deckt bei jeder Inspektionsrunde die folgenden Punkte ab.

  • Überprüfen Sie die Außenhülle auf Risse, Abrieb, Blasenbildung oder freiliegenden Verstärkungsdraht
  • Überprüfen Sie die Anschlüsse auf Anzeichen von Undichtigkeiten, Korrosion oder Bewegungen im Crimpbereich
  • Stellen Sie sicher, dass die Schlauchführung nicht mit heißen Bauteilen oder scharfen Kanten in Berührung gekommen ist
  • Achten Sie auf Knicke, Verdrehungen oder abgeflachte Abschnitte entlang der Schlauchlänge
  • Notieren Sie das Schlauchalter und ersetzen Sie die Baugruppen, wenn das empfohlene Wartungsintervall erreicht ist
Häufige Ursachen für den Ausfall von Hydraulikschläuchen Abrieb und Reiben Hoch Falsche Routenführung Hoch Verwendung bei Überdruck Mäßig Ozon- und Hitzeeinwirkung Mäßig Anpassungsermüdung Niedriger

Abbildung 3: Illustrative Rangfolge der häufigsten Faktoren, die zu Schlauchausfällen im Feld führen

Vergleich der Hydraulikschlauchtypen

Unterschiedliche Schlauchkonstruktionen weisen bei gleichen praktischen Maßnahmen unterschiedliche Leistungen auf, sodass ein direkter Vergleich bei der Eingrenzung einer Option nützlich ist.

Druckkapazität Abriebfestigkeit Temperaturbereich Flexibilität Vibrationsabsorption Einzeldrahtgeflecht Spiraldraht Hose

Abbildung 4: Vergleichende Leistung von fünf praktischen Maßnahmen auf einer relativen Skala

Spiraldrahtschläuche sind im Allgemeinen hinsichtlich der Druckkapazität und Abriebfestigkeit führend, was sich für den häufigen Einsatz bei schweren Maschinen eignet, während Eindrahtgeflechtschläuche leichter und flexibler bleiben, was sie zu einer häufigen Wahl für Geräte mit engerer Verlegung und häufigen Bewegungen macht.

Branchen, die auf Hydraulikschlauchleitungen angewiesen sind

Hydraulikschläuche und Hydraulikschlaucharmaturen finden sich überall dort, wo Fluidkraft zur Erzeugung von Bewegung oder Kraft eingesetzt wird, in einer Vielzahl von Industrieanlagen.

Tabelle 2: Gängige Branchen und typische Hydraulikschlauchanwendungen
Industrie Typische Anwendung
Maschinenbau Hydraulikkreise für Bagger, Lader und Kran
Metallurgie und Bergbau Schwere Pressenlinien und Materialtransportgeräte
Erdöl und Chemie Flüssigkeitstransferleitungen, die gegen bestimmte Prozessflüssigkeiten beständig sind
Schifffahrt und Marine Deckmaschinen und Lenkhydrauliksysteme
Luft- und Raumfahrt und Militär Bodenunterstützung und spezielle mobile Ausrüstung
Bau Betonpumpen, Aufzüge und Kompaktgeräte

Über OPK FITTING Hydraulic Equipment Factory

OPK FITTING Hydraulic Equipment Factory ist ein spezialisierter Hersteller von Hydraulikschläuchen, Hydraulikschlaucharmaturen und -adaptern mit Sitz in der Stadt Ningbo in der Provinz Zhejiang, einem Gebiet, das seit langem als Zentrum für die Produktion von Hydraulikrohren in China gilt. Mit über 10 Jahre Erfahrung in der Herstellung Die Fabrik deckt ein breites Spektrum an Druckniveaus, Schlauchgrößen und Anschlusstypen für die Maschinen-, Metallurgie-, Erdöl-, Bau-, Schifffahrts-, Luft- und Raumfahrt-, Landwirtschafts-, Pharma- und Lebensmittelindustrie ab.

Die Fertigung im Werk folgt einem kompletten Prozessablauf, einschließlich Rohrschneiden, Gummiabziehen, Schlauchpressen, Probedrucktests und Spülen. Winkelverbindungen werden in einem integrierten Produktionsprozess mit Hochfrequenz-Heizgeräten und computergesteuerten Rohrbiegemaschinen hergestellt, was eine saubere Struktur und eine zuverlässige Verarbeitung aller Hydraulikschlauchleitungen gewährleistet, die das Werk verlassen. Das Team besteht aus erfahrenen Designexperten, die sich sowohl auf die Produktleistung als auch auf einen reaktionsschnellen Kundensupport konzentrieren. Die Produkte werden ab Werk an Kunden im gesamten Nahen Osten, Europa und den Vereinigten Staaten geliefert.

Häufig gestellte Fragen

  • Q1. Welchen Hydraulikschlauch soll ich wählen?

    Passen Sie den Schlauch an den Arbeitsdruck, die Flüssigkeitsart, den Temperaturbereich und den erforderlichen Biegeradius Ihres Systems an, anstatt ihn nur anhand des Durchmessers auszuwählen.

  • Q2. Welche hydraulische Armatur ist die beste?

    Die richtige Verschraubung hängt von dem Anschlussgewindetyp ab, der bereits in Ihrer Ausrüstung vorhanden ist, z. B. JIC, ORFS, NPT oder BSP. Daher geht die Identifizierung vor der Auswahl.

  • Q3. Welche Druckstufe benötige ich?

    Überprüfen Sie den maximalen Arbeitsdruck, den Ihre Pumpe oder Ihr System erzeugt, und wählen Sie einen Schlauch aus, der über diesem Wert liegt und einen angemessenen Sicherheitsspielraum bietet.

  • Q4. So identifizieren Sie Hydraulikschlauchanschlüsse

    Messen Sie den Gewindedurchmesser, prüfen Sie den Sitzwinkel oder die Dichtungsart und prüfen Sie, ob die Verbindung männlich oder weiblich ist, bevor Sie ein passendes Produkt bestellen.

  • F5. So lesen Sie die Kennzeichnung von Hydraulikschläuchen

    Im Text zur Schlauchverlegung sind in der Regel der Innendurchmesser, der Arbeitsdruck, der Temperaturbereich und die Herstellungschargeninformationen aufgeführt, die entlang der Außenhülle aufgedruckt sind.

  • F6. Wie die Waren an Kunden versendet werden

    Der Versand erfolgt in der Regel auf dem Seeweg, da die Fabrik in der Nähe des Hafens von Ningbo liegt. Für dringende Bestellungen ist Luftfracht über die Flughäfen Ningbo und Shanghai verfügbar.

  • F7. Welche Anwendungsbereiche die Produkte abdecken

    Die Produkte dienen hydraulischen und Flüssigkeitsfördersystemen in den Bereichen Maschinenbau, Metallurgie, Erdöl, Bergbau, Bauwesen, Chemie, Schifffahrt, Luft- und Raumfahrt sowie Militär.

  • F8. Wie die Zahlungsmethode aussieht

    Bedingungen wie FOB, CIF oder CNF werden bei der Angebotserstellung bestätigt, wobei Massenproduktionsaufträge üblicherweise als Anzahlung gefolgt von der Restzahlung vor der Lieferung vereinbart werden und eine monatliche Abrechnung auf Anfrage möglich ist.
